FX-MX07
1 特點
1) 支持HDMI 2.0（支持HDMI2.0 4k 50/60Hz YUV 4:2:0）
2) 支持4K@60Hz, 4K@30Hz, 1080P, 1080i, 720P 和標準視頻格式
3) 傳輸1080p 達70m,4k@30Hz 達35m
4) 兼容HDCP2.2/1.4
5) 四路HDMI輸入，四路HDBaseT輸出
6) 任意4路信號源 到任意4臺中的顯示設備
7) 雙向紅外控制（38~56KHz）IR擴展從發射器到接收器或者由接收器到發射器。
8) 經由遠程終端支持 面板按鍵，本地紅外控制，RS232 控制，IP控制
9) POC（HDBaseT 矩陣供電給接收端）
10) 單回路設計，簡易安裝
11) 功率：25W
12) 尺寸（LxWxH）：440x166x42 mm
13) 凈重：2.0kg
2 規格
|
No |
名稱 |
內容 |
|
1 |
輸入信號類型 |
TMDS |
|
2 |
輸出信號類型 |
HDBaseT |
|
3 |
輸入接口 |
4xHDMI |
|
4 |
輸出接口 |
4xHDBaseT（cat5e/6接口） |
|
5 |
輸入阻抗(Ω) |
100Ω |
|
6 |
輸出阻抗(Ω) |
100Ω |
|
7 |
輸入電平 |
5V |
|
8 |
輸出電平 |
5V |
|
9 |
帶寬 |
10Gb/s |
|
10 |
增益(dB ) |
10 |
|
11 |
控制方式 |
面板按鍵，本地紅外控制，RS232 控制，IP控制 |
|
12 |
切換速度 |
50 |
|
13 |
電源 |
DC12V 3A |
|
14 |
功耗(W) |
25 |
|
15 |
體積 |
LxWxH:440x220x44 |
|
|
|

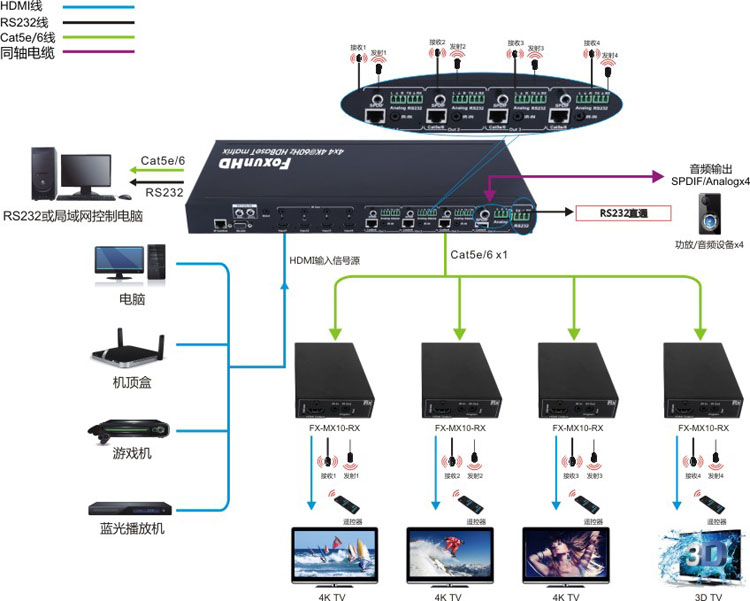

連接與操作
1）連接HDMI輸入源（如 HD-DVD，PS3，STB等）到HDMI 矩陣
2）用Ca5e/6線連接MX07 HDBaseT輸出端口到HDBaseT接收器
3）連接HDMI輸出設備（如：HD-LCD，HD-DLP）到接收器
4）連接你想展示的輸入源到電源
5）插上電源到HDMI矩陣并切換至你想看的
6）運用遙控器或按鈕選擇輸入信號源
