FX-EX43
|
型號 |
傳輸距離 |
|
FX-EX43 |
70米(1080P) 40米(4k) |
1 特點
2) 支持單網線 Cat5e/6 網線遠距離傳輸 （1080P）70米、（4K@30Hz）40米
3) 支持雙向POC供電
4) 最高支持 4k@60Hz (YUV 4:2:0)視頻輸出
5) 支持 3D
6) 支持杜比，DTS-HD ，LPCM
7) 支持按鍵切換音頻混入與分離
8) 輸出音頻：SPDIF5.1 和左右立體聲音頻分別分離
9) 輸入音頻：SPDIF5.1 和左右立體聲音頻分別混入
10)支持雙向紅外傳輸（20KHz-60KHz）,支持雙向串口數據傳輸， 以太網透傳
12)功率：13W
13)尺寸(LxWxH)：TX：152.2x112.4x28 mm；RX：152.2x112.4x28 mm
2 規格
|
技術參數 |
|
|
協議 |
HDBaseT |
|
|
|
|
支持視頻格式 |
4K@60Hz(YUV420 8bit)， |
|
4K@30Hz,1080P/1080i/720P/576P/576i/480P/480i |
|
|
|
|
|
|
|
|
支持音頻格式 |
Dolby True HD,DTS-HD Master Audio |
|
|
|
|
HDCP |
HDCP2.2 /1.4 輸入,解密輸出 |
|
|
|
|
傳輸參數 |
|
|
|
|
|
IR 頻率 |
20-60KHz |
|
|
|
|
RS232 波特率 |
115200bps |
|
|
|
|
發射器連接器 |
|
|
|
|
|
輸入 |
1×HDMI 輸入母口,1×模擬音頻輸入口,1×同軸音頻輸入口，1×寬 |
|
頻紅外接收口，1×Micro USB 升級口 |
|
|
|
|
|
|
|
|
輸出 |
1×寬頻紅外發射口 |
|
|
|
|
其它口 |
1×串口 |
|
|
|
|
RS232 |
115200bPS |
|
|
|
|
IR 紅外 |
20KHz-60KHz |
|
|
|
|
接收器連接器 |
|
|
|
|
|
輸入 |
1×寬頻紅外接收，1×Micro USB 升級口 |
|
|
|
|
輸出 |
1×HDMI 輸出母口，1×模擬音頻輸出口,1×同軸音頻輸出口，1× |
|
寬頻紅外發射口 |
|
|
|
|
|
|
|
|
其它口 |
1×串口 |
|
|
|
|
RS232 |
115200bPS |
|
|
|
|
IR 紅外 |
20KHz-60KHz |
|
|
|
|
環境與電力要求 |
|
|
|
|
|
工作溫度 |
-5 to +35 ℃ （+23 to +95℉） |
|
|
|
|
工作濕度 |
5 to 90%RH (非冷凝) |
|
|
|
|
電源 |
DC 24V |
|
|
|
|
功率 |
13W |
|
|
|
|
物理特性 |
|
|
|
|
|
尺寸維度 |
TX/RX：152.2×112.4×25mm |
|
|
|
注:規格如有變更,恕不另行通知。質量和尺寸是近似的。

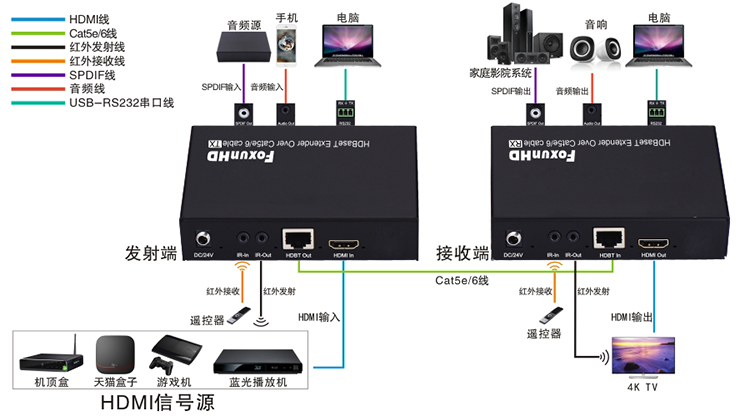

連接
1）連接HDMI輸入信號源（如HD-DVD，PS3，STB等）到EX43發射器；
2）用一根Cat5e/6 線連接EX43-TX 的HDBT輸出端口到EX43-RX的HDBT輸入端；
3）連接HDMI顯示設備（如HD-LCD，HD-DLP）到EX43 接收端；
4）連接IR-TX 到EX43 發射端的IR-Out 端口；連接IR-RX 到EX43 接收端的IR-In 端口；
5）連接IR-RX 到EX43發射端的IR-In 端口；連接IR-TX 到EX43接收端的IR-Out 端口；
通過RS232信號切換或更新升級。
