案例前言

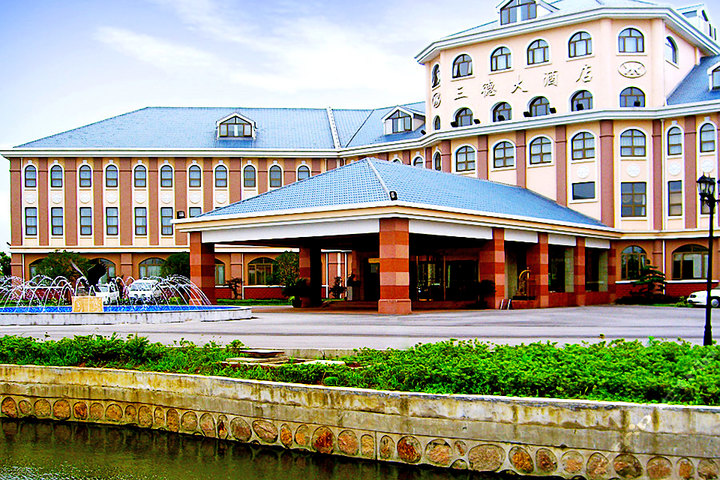

蘇州三德大酒店是新加坡三德集團高規格打造的渡假勝地，擁有特色別墅及各類娛樂設施。應酒店負責人的需求：228間客房的顯示器固定播放酒店方指定的四個信號源，其中四個信號源固定在機房，228間客房分布在各個樓層。針對實際情況，我們提供了FoxunHD工業級分布式矩陣整體方案。

方案要求

（1） 網絡信號傳輸穩定、完整、流暢；

（2） 該傳輸系統能簡化工程布線，降低工程成本；

（3） 設備安裝規范整潔，適應實際工程需要的功能。

總體方案設計

(1) 方案配置產品

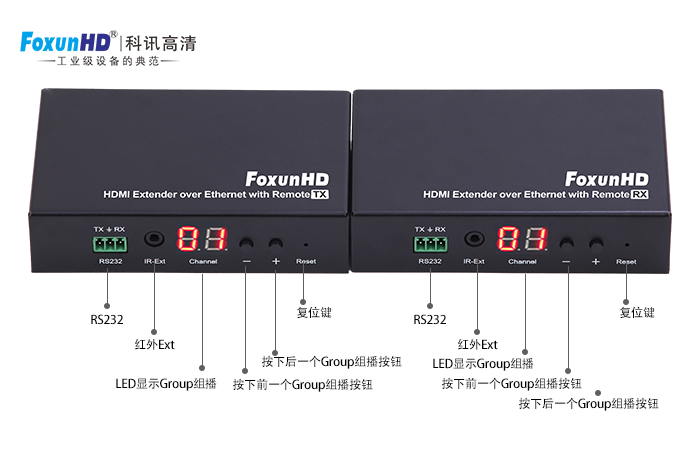

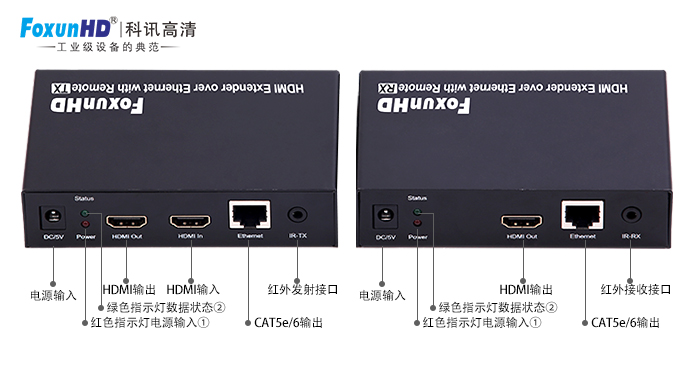

(2) 方案使用產品特性

產品等級：工業級工程安裝專用

HDMI1.4信號轉CAT5e/6類網線延長120米

通過H.264編碼傳輸1080P/3D無損延長120米分辯率保真接近100%

遵循TCP/IP協議，1080P/60Hz傳輸只占帶寬15M

支持24位色深、支持EDID RS232 兼容HDCP

支持多對一連接，支持通過千兆交換機多對多連接，支持?jǐn)?shù)碼顯示拔碼連接，支持本地HDMI環出

支持紅外雙向透?jìng)骰蜻^(guò)交換機透?jìng)鳎С旨t外、電腦軟件、IP控制切換 支持LED顯示Group組播

工業級品質：24小時帶電工作質保二年

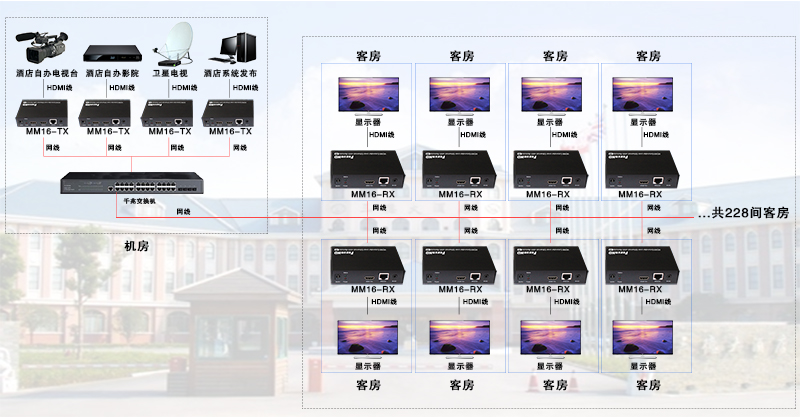

方案應用圖：

案例總結：

蘇州三德大酒店的分布式系統方案，其中使用的分布式矩陣FX-MM16帶寬僅占15M，使多路網絡信號同步通過網線與交換機傳輸也能穩定、完整、流暢。工作人員在機房就可以控制酒店內228個房間的顯示內容，播放所需的任意信號源。布線靈活、簡單，解決信號源與顯示器分布距離遠、不集中和管理不便利的痛點。

FoxunHD科訊高清做為一家專注于工業級工程安裝專用產品的高新技術企業，不僅為客戶提供布線簡單和適應客戶需求的方案，最重要的是產品的穩定性使工程商在安裝完成后免受頻繁維護的煩惱。
