FX-SMX99
1 特點
1) 任一9臺資源連接任一9臺顯示器
2) 無縫切換技術，確保所有影音實時切換和穩定信號傳輸
3) 支持3x3 視頻墻在第9個輸出端口
4) 支持全高清分辨率達1080p
5) 每個輸出端口都支持音頻分離（視音頻輸出）
6) 帶面板按鈕，紅外遙控，RS232 控制，IP控制以選擇信號源
7) 支持保存與讀取模式
8) 單回路設計，易于安裝
9) DC 12V 3A 電源供應
10) 尺寸：L438xW220xH44mm
2 規格
|
No |
名稱 |
內容 |
|
1 |
輸入信號類型 |
TMDS |
|
2 |
輸出信號類型 |
TMDS |
|
3 |
輸入接口 |
9xHDMI |
|
4 |
輸出接口 |
9xHDMI |
|
5 |
輸入阻抗(Ω) |
100Ω |
|
6 |
輸出阻抗(Ω) |
100Ω |
|
7 |
輸入電平 |
5V |
|
8 |
輸出電平 |
5V |
|
9 |
帶寬 |
10.2Gb/s |
|
10 |
增益(dB ) |
10 |
|
11 |
控制方式 |
面板按鈕，紅外遙控，RS232 控制，IP控制 |
|
12 |
切換速度 |
400 |
|
13 |
電源 |
DC 12V 3A |
|
14 |
功耗(W) |
25w |
|
15 |
體積 |
LxWxH:438x220 |
|
16 |
重量 |
3.38 |
|
17 |
工作溫度 |
-20 to +65℃(-13 to +149℉) |
|
18 |
存儲溫度 |
-10 to +70℃(+14 to +158℉) |

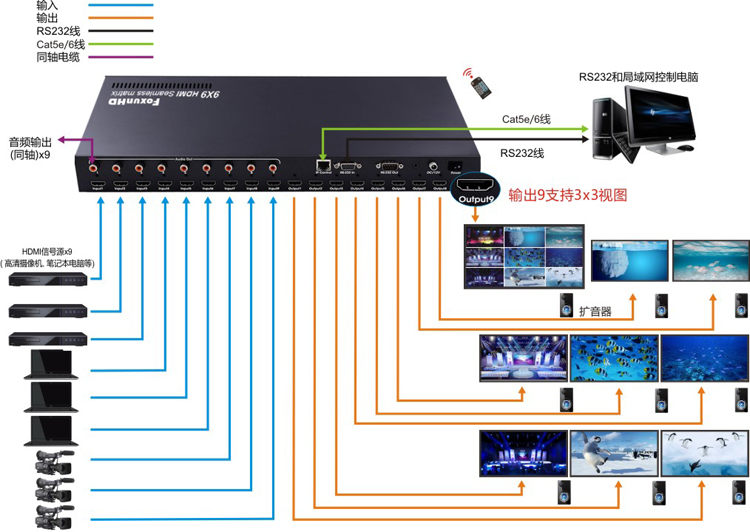

連接與操作
1）連接HDMI 輸入源到SMX99 輸入端口
② 連接HDMI輸出端口到TV或其他HDMI顯示設備
③ 可選擇：連接IR 線到IR端口
④ 可選擇：連接RS232線到PC RS232端口（或USB-RS 232 轉換器）到SMX99
⑤ 可選擇：連接音頻線到音頻輸出端口
⑥ 可選擇：連接以太網線到TCP/IP端口在局域網網絡矩陣中
⑦ 連接 12V 3A直流電源到直流插座上
⑧ 連接SMX99，TV或其他顯示設備
⑨ 通過使用前面板上的按鈕控制SMX99。
