工業級HDBaseT DVI KVM+IR單網延長器EX43
FX-KVM02
|
型號 |
傳輸距離 |
技術 |
|
FX-EX43 |
50米 |
---- |
|
FX-EX43 |
70米 |
HDBaseT |
|
FX-EX43 |
100米 |
HDBaseT |
1 特點
1) 采用HDBaseT技術
2) 單條CAT5e/6網線(須遵循EIA/TIA568B標準接法)替代DVI線實現遠距離傳輸，發射器達70米
3) 8KV ESD靜電保護
4) 支持自適應均衡和信號增強處理
5) 支持EDID透?jìng)鳎昝兰嫒莞鞣N顯示設備
6) 支持紅外透?jìng)?，?shí)現遠程遙控
7) 支持鍵盤鼠標透?jìng)?，可遠端控制電腦或其它媒體播放設備
8) 支持自定義按鍵，控制遠端電腦主機開機
9) 支持1920x1080@60Hz
2 規格
|
No |
名稱 |
內容 |
|
1 |
輸入接口 |
DVI D 母座 |
|
2 |
輸出接口 |
DVI D 母座 |
|
3 |
延長長度 |
通過CAT5e/6網線傳輸1920x1080@60Hz達70m |
|
4 |
阻抗 |
100Ω |
|
5 |
信號帶寬 |
10.2Gb/s |
|
6 |
分辨率 |
1920x1080@60Hz |
|
7 |
輸入電平 |
5V |
|
8 |
電源 |
DC5V 1A |
|
9 |
功耗 |
6W |
|
10 |
尺寸 |
LxWxH:90.2x103.3x29.3 |
|
11 |
工作溫度（℃） |
-5 to +65℃(+23 to +149℉) |
|
12 |
存儲溫度（℃） |
-10 to +70℃(+14 to +158℉) |
|
13 |
相對濕度（℃） |
5 to 95%RH (非冷凝) |

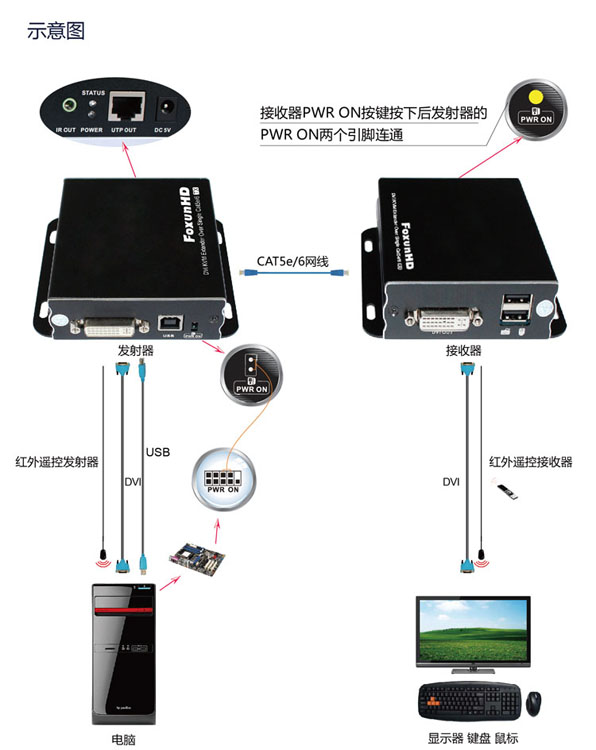

連接與操作
1）連接DVI信號源（如：電腦）到DVI發射器
2）連接 cat5e/6電纜從發射器的UTP輸出端口到接收器的UTP輸入端口
3）連接接收器到監視器、鍵盤、鼠標
4）連接5V直流電源到發射器和接收器
