工業級 HDMI 4k@30Hz切換器帶音頻分離 SW06
FX-SW06
1 特點
1) 選擇3個不同HDMI信號源輸出切換至1臺HDMI顯示設備，監視器或投影儀；選擇紅外或面板按鈕控制
2) HDMI輸入通過MHL線支持MHL設備（如三星S3/S4/S5 note2 Note3）
3) 支持4k@30Hz,全高清1080P,3D與HD音頻
4) 三個音頻EDID設置：2.0CH/5.1CH/Auto.SPDIF 輸出，支持5.1聲道，數字杜比，DTS 音頻，模擬RCA輸出支持2聲道PCM立體聲。
5) 支持音頻回傳
6) HDCP&CEC直通
7) 功率：2W
8) 尺寸（LxWxH）：146x65x27.3 mm
9) 凈重：320g
2 規格
|
No |
名稱 |
內容 |
|
1 |
輸入接口 |
3xHDMI |
|
2 |
輸出接口 |
1xHDMI |
|
3 |
頻寬 |
帶寬：10.2Gb/s |
|
4 |
工作溫度 |
-5 to +65℃(+23 to +149℉) |
|
5 |
存儲溫度 |
-40 to +70℃(-40 to +158℉) |
|
6 |
相對濕度 |
5-95％RH（非凝結） |
|
7 |
支持分辨率 |
DTV/HDTV:4kx2k/1080P/1080i/720P/576P/576i/480P/
480i/3D video |
|
8 |
電源 |
DC 5V 1A |
|
9 |
功率(W） |
2 |
|
10 |
尺寸 |
LxWxH:178X85X28.5mm |
|
11 |
重量 |
0.32 |
|
12 |
控制方式 |
手動或紅外控制 |
連接與操作

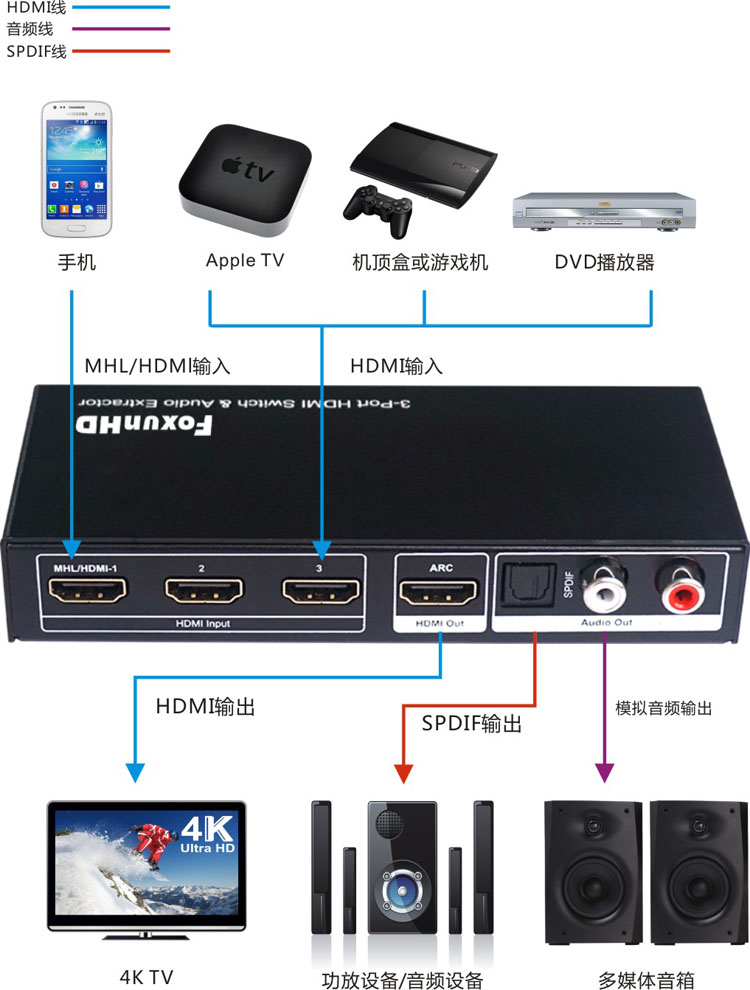

1-1
1）連接HDMI信號源（如：PS3, STB等）FX-SW06-4k2k HDMI 輸入端；
2）連接HDMI顯示設備（如：HD-LCD,HD-DLP）到FX-SW06-4k2k HDMI輸出端口；
3）連接光纖音頻線或音頻回傳線到功放機
4）連接DC5V電源到HDMI切換器。

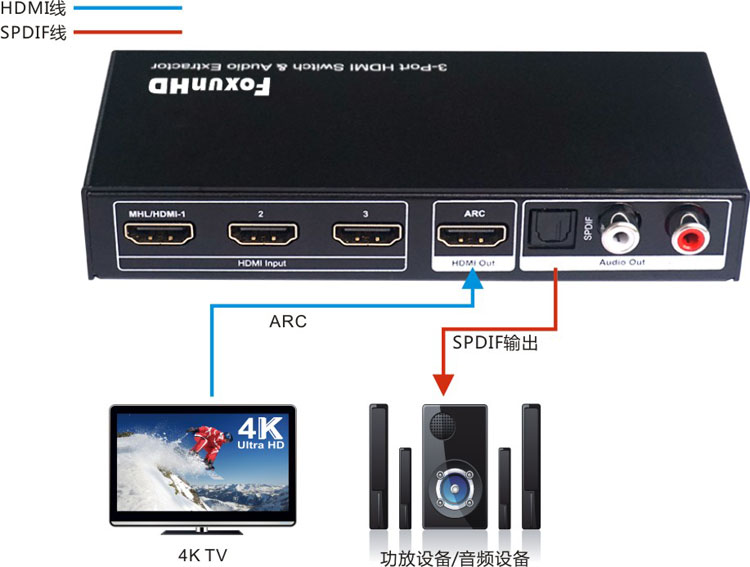

1-2 ARC 連接
1）確保顯示設備支持音頻回傳，
2）連接HDMI信號源（如PS3，STB等）到高清電視，
3）連接高清電視到HDMI切換器的輸出端口，
4）用光纖音頻線或音頻回傳線連接功放機，
5）連接DC5 V電源到HDMI切換器。
