1、特 點

l HDMI信號分配到2/4/8個相同的雙絞線RJ45網口同步輸出。

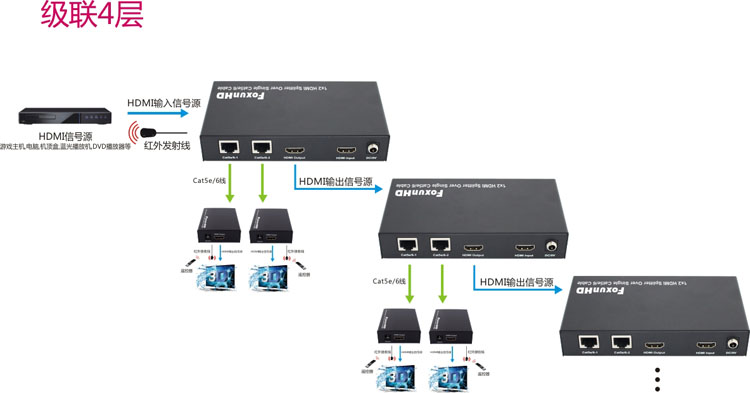

l 本地一路HDMI環出，通過HDMI接口級聯4層

l EDID拔碼開關控制，支持寬頻紅外雙向環路傳輸，搭配EX21B-RX使用

l 支持全高清1080P；1920*1200及以下分辨率

l 支持DolbyTrueHD,DTS-HD音頻

l 支持3D無損分配與傳輸

2、規 格

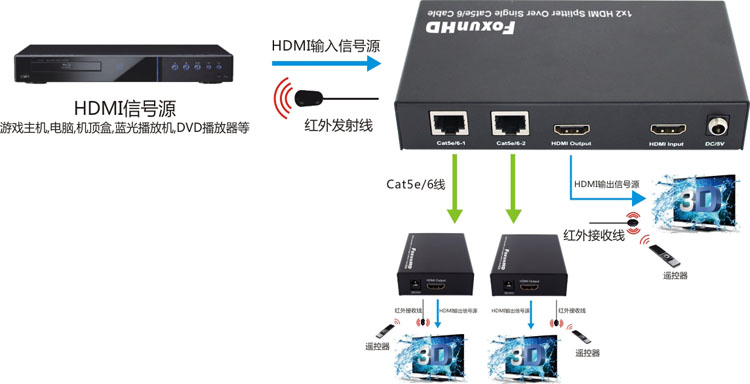

連接與操作

1）連接HDMI信號源（如：PS3, STB, DVD, ETC等）到高清單網線分配器；

2）用Cat5e/6線連接HDMI分配器與接收器（使用標準24WGCat5e/6網線單股）

3）連接HDMI顯示設備（如：HDTV, HD-LCD）到接收器的 HDMI輸出端口；

4）用HDMI線將HDMI顯示設備連接到分配器的本地環路輸出口（如：HDTV, HD-LCD）

5）插上IR-TX線與IR-RX線到分配器的IR紅外端口

6）插上IR-TX線與IR-RX線到接收器的IR紅外端口

7）連接直流電源DC5V2A到SPE102電源輸出端口。
