工業級 SDI分配中繼器 SDI-104/104B
SDI-104/104B
|
型號 |
不同 |
|
FX-SDI-104B |
支持廣播級 |
|
FX-SDI-104 |
---- |
1 特點

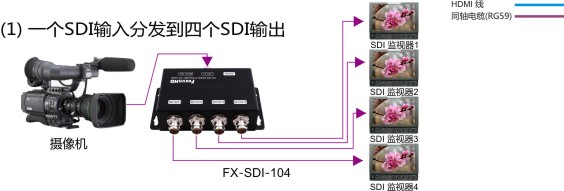

1) 分配一路 SDI信號輸入同時輸出四路 SDI信號
2) 支持音頻分離（3.5mm立體聲）
3) 單一單位可以傳送高達120米/ 390英尺(1694 Beldon)

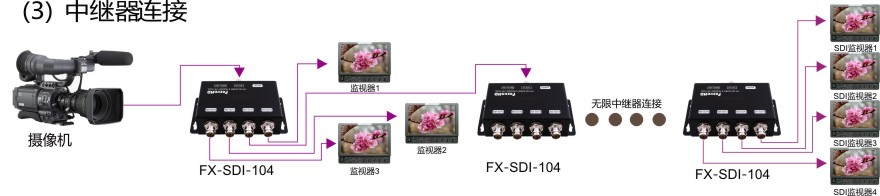

4) 時鐘恢復功能，提高傳輸信號的有效性和穩定性，多層中繼器連接
5) 支持SDI標準:SD-SDI,HD-SDI,3 d-sdi
6) 數據率:270 mbps(SD-SDI),1.485 gbps(HD-SDI),2.97 gbps(3 g-sdi)
7) 信號類型:SMPTE 292,SMPTE 259,SMPTE 424
8) 直流電源5 v ~ 12 v(功耗小于2 w)
9) 尺寸（LxWxH）：115.3x94.7x29 mm
2 規格
|
時鐘恢復功能 |
Yes |
|
SDI 標準 |
|
|
HD/SD-SDI 檢測 |
自動 |
|
支持協議 |
SMPTE 259M
SMPTE 292M
SMPTE 424M |
|
傳輸速率 |
|
|
支持視頻格式 |
480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz, 1080p@23.98/24/25/29.97/30/50/59.94/60hz |
|
SDI信號類型 |
SMPTE-292M, SMPTE-259M, SMPTE-424M |
|
輸出阻抗 |
75 ohms |
|
電纜均衡 |
HD-SDI 達 120m
SD-SDI 達 200m
多層中繼連接 |
|
音頻采樣率 |
48Khz |
|
阻抗 |
75 ohms |
|
輸入 |
1x BNC [SDI] |
|
輸出 |
2x BNC [SDI] |
|
電源適配器 |
5V~12V DC |
|
功率 |
2W |
|
工作溫度 |
0°C ~ 65°C / 32°F ~ 149°F |
|
儲存溫度 |
-20°C ~ 70°C / -4°F ~ 158°F |
|
工作濕度 |
20~90% RH (非冷凝) |
|
外殼材料 |
金屬 |
注意:規格如有變更,恕不另行通知。質量和尺寸是近似的。

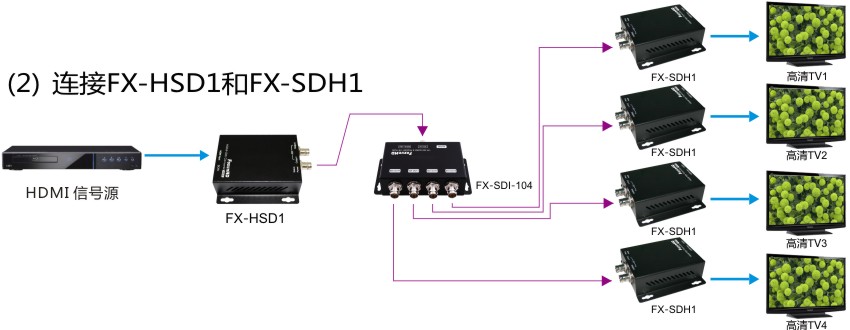

連接與操作
1）連接一臺攝影機或其他支出SDI輸出的裝置到SDI-104 輸入
2）連接SDI信號裝置（e.g監視器或視頻處理器）到SDI-104 輸出
將電源適配器連接插座。
