工業級 SDI切換中繼器 SDI-401
1 特點
1) 切換4路 SDI信號輸入同時輸出1路 SDI信號
2) 支持SDI標準:SD-SDI,HD-SDI,3G-SDI
3) 單一單位可以傳送高達120米/ 390英尺(1694 Beldon)
4) 時鐘恢復功能可作為多層中繼連接
5) 直流電源5 v 1A
6) 尺寸（LxWxH）：116x95x30mm
2 規格
|
時鐘恢復功能 |
Yes |
|
SDI 標準 |
|
|
支持協議 |
SMPTE 259M
SMPTE 292M
SMPTE 424M |
|
傳輸速率 |
|
|
支持視頻格式 |
480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz, 1080p@23.98/24/25/29.97/30/50/59.94/60hz |
|
SDI信號類型 |
SMPTE-292M, SMPTE-259M, SMPTE-424M |
|
輸出阻抗 |
75 ohms |
|
電纜均衡 |
HD-SDI 達 120m
SD-SDI 達 200m
多層中繼連接 |
|
音頻采樣率 |
48Khz |
|
阻抗 |
75 ohms |
|
輸入 |
4x BNC [SDI] |
|
輸出 |
1x BNC [SDI] |
|
電源適配器 |
5V~12V DC |
|
功率 |
2W |
|
尺寸維度（LxWxH） |
116x95x30mm |
|
工作溫度 |
0°C ~ 65°C / 32°F ~ 149°F |
|
儲存溫度 |
-20°C ~ 65°C / -4°F ~ 158°F |
|
工作濕度 |
20~90% RH (非冷凝) |
|
外殼材料 |
金屬 |
注意:規格如有變更,恕不另行通知。質量和尺寸是近似的。

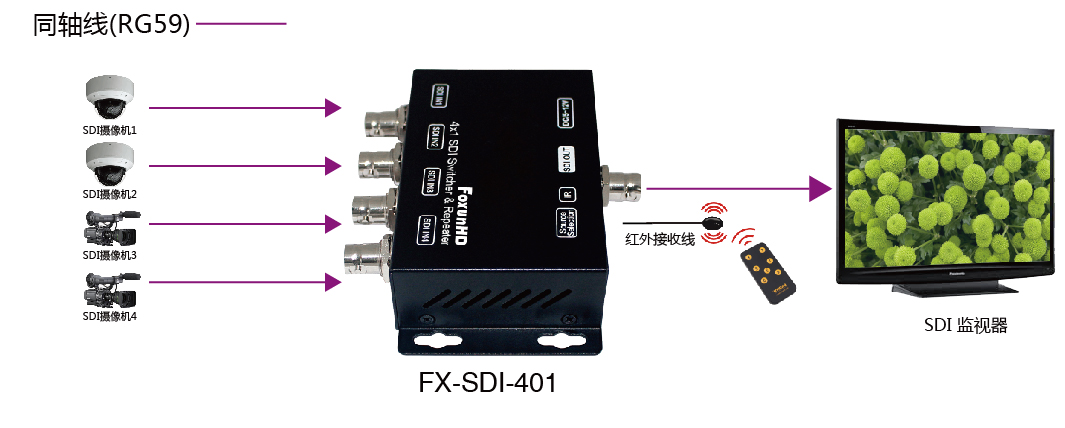

連接與操作
1）連接一臺攝影機或其他支出SDI輸出的裝置到SDI-401 輸入端口
2）連接SDI信號裝置（如：監視器或視頻處理器）到SDI-401 輸出
3）將電源適配器連接插座。
