工業級 ????HDMI 4k@60Hz 網線/光纖延長器 EX57
FX-EX57
1 特點
1) 4K HDMI IP 光纖延長器
2) USB 2.0 IP延長器
3) 支持單網線Cat5e/6網線遠距離傳輸120m，支持光纖線傳輸60Km(單模)
4) 支持4k@60Hz (YUV 4:2:0)視頻輸入，支持4k@30Hz 視頻輸出
6) 支持雙向紅外直通（38KHz-56KHz）,支持RS232，網絡，按鍵 /紅外控制
7) 支持紅外遙控/按鍵控制組ID，LED顯示組ID
8) 支持杜比特，DTS-HD主音頻
9) 輸入音頻：SPDIF5.1和左右立體聲混合通道
10) 輸出音頻：SPDIF5.1和左右立體聲混合通道分離

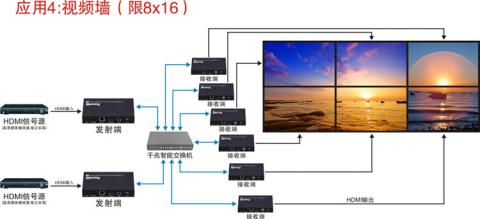

11) 支持單播，多播，視頻墻顯示系統（8x16）,輸出視頻；10G IGMP以太網交換機支持多級級聯
12) 支持3D
13) 支持5V-18V
14) 功率：TX:3W RX:3W
15) 尺寸（LxWxH）：TX：170x109x26 mm；RX：170x109x26mm
16) 凈重：TX:472.8g; RX:472.3g
2 規格
|
技術參數 |
|
|
協議 |
TCP, UDP, RTSP, RTP, DHCP, IGMP, 多播, IPV4 |
|
支持視頻格式 |
4K@30HZ, 1080P/1080i/720P/576P/576i/480P/480i |
|
支持音頻格式 |
立體聲 192Kbps |
|
HDCP |
HDCP 2.2 兼容 |
|
IR 頻率 |
38 -56 KHZ |
|
RS232 波特率 |
默認115200bps, 共有8種可選 |
|
IP設置&組 ID 設置 |
|
|
默認 IP |
自動分配 |
|
組 ID |
Group 00 ~ group 99 |
|
交換機/路由器要求 |
支持 IGMP, 支持DHCP |
|
發射器連接器 |
|
|
輸入 |
1xHDMI 母頭, 1xUSB B 型, 1x模擬音頻線, 1xSPDIF 音頻輸入 |
|
輸出 |
1x RJ45 輸出, 1x光纖輸出 |
|
RS232 |
Phoenix RS232 端口 |
|
IR紅外 |
1x IR TX端口(支持38K-56KHz);
1x IR RX 端口（支持 38KHz) |
|
接收器連接器 |
|
|
輸入 |
1xRJ45輸入, 1x 光纖輸入 |
|
輸出 |
1x HDMI 母頭, 2x USB A 型, 1xSPDIF 音頻輸出, 1x模擬音頻輸出 |
|
RS232 |
Phoenix RS232 端口 |
|
IR紅外 |
1x IR TX端口(支持38K-56KHz);
1x IR RX 端口（支持 38KHz) |
|
環境與電力要求 |
|
|
工作溫度 |
-5 to +35 ℃ （+23 to +95℉） |
|
工作濕度 |
5 to 90%RH (非冷凝) |
|
電源 |
DC 5V |
|
功率 |
3 w |
|
物理特性 |
|
|
尺寸維度 |
TX: 170x109x26mm ; RX: 170x109x26mm |
|
凈重 |
TX: 472.8g ; RX:472.3g |
注1 規格如有變更,恕不另行通知。質量和尺寸是近似的。
EX57 連接與操作
1）檢查電源未連接插座
2）設置群發射端/接收端信號擴展和顯示。
3）將傳感器連接到視頻源與HDMI電纜,與接收端連接到監視器或顯示HDMI電纜。

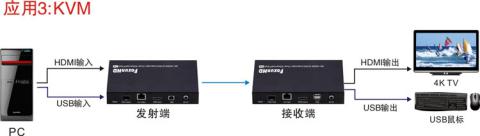

4）從發射端到PC連接USB電纜,連接USB額外的設備,如USB鼠標,USB鍵盤和USB隨身碟接收機。
5）發射端和接收端連接到以太網交換機與網絡電纜。
6）發射端接電,接收端和所有的連接設備。
7）市電并激活所有的連接設備。
8）擴展電纜連接紅外發射端和紅外接收端有線遙控器的接收器。
應用

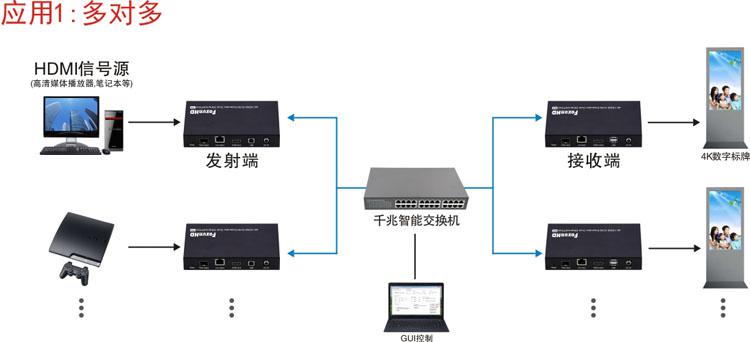

二 多對多
